ภาพด้านหน้า

A: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม ก่อนเริ่มพิมพ์ จะเปิดโดยอัตโนมัติ

B: แท่นวาง
ป้อนต้นฉบับในที่นี่
C: ฝาครอบเอกสาร
เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง
D: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

E: แถบกำหนดแนวกระดาษ
ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ
F: ฝาครอบกลักกระดาษ
ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ
G: เทรย์ออกกระดาษ
ออกมาโดยอัตโนมัติเมื่อเครื่องพิมพ์เริ่มต้นการพิมพ์ กระดาษที่พิมพ์ถูกจ่ายออกมา
H: สิ่งค้ำออกกระดาษ
ขยายเพื่อรองรับกระดาษที่ออกมา
I: ช่องการ์ด

เสียบการ์ดหน่วยความจำ

J: สัญญาณไฟ เข้าถึง(Access)

ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ

K: แถบกำหนดแนวเทรย์อเนกประสงค์
จัดวางเทรย์อเนกประสงค์ที่นี่
L: ช่องจัดเก็บเทรย์อเนกประสงค์
เทรย์อเนกประสงค์ที่จัดมาให้พร้อมกับเครื่องพิมพ์สามารถเก็บไว้ที่นี่

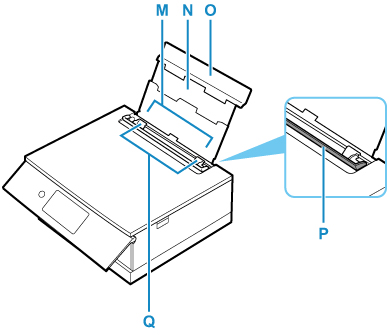

M: เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

N: ฐานรองกระดาษ
ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
O: ฝาครอบเทรย์ด้านหลัง
เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
P: ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

Q: แถบกำหนดแนวกระดาษ
ให้จัดทั้งสองด้านของชุดกระดาษ
